Lietadlá AWACS, DRLO (ДРЛО), EW, REB

[Alchymista]

To je už o spôsobe spracovania signálov z viac zdrojov a vyťaženia v nich obsiahnutej informácie :cool:

[skflanker_]

Iľjušin A-50U (Ильюшин А-50У), RF-93966, červená 37, reportáž z cvičného letu, zábery v vnútra:

https://youtu.be/Y8WFi_eW7nE zverejnené 15.02.2018. dĺžka videa 2:48 min.

[WuVirr]

Cvičení posádek letadel A-50U VKS RF

[Marfil]

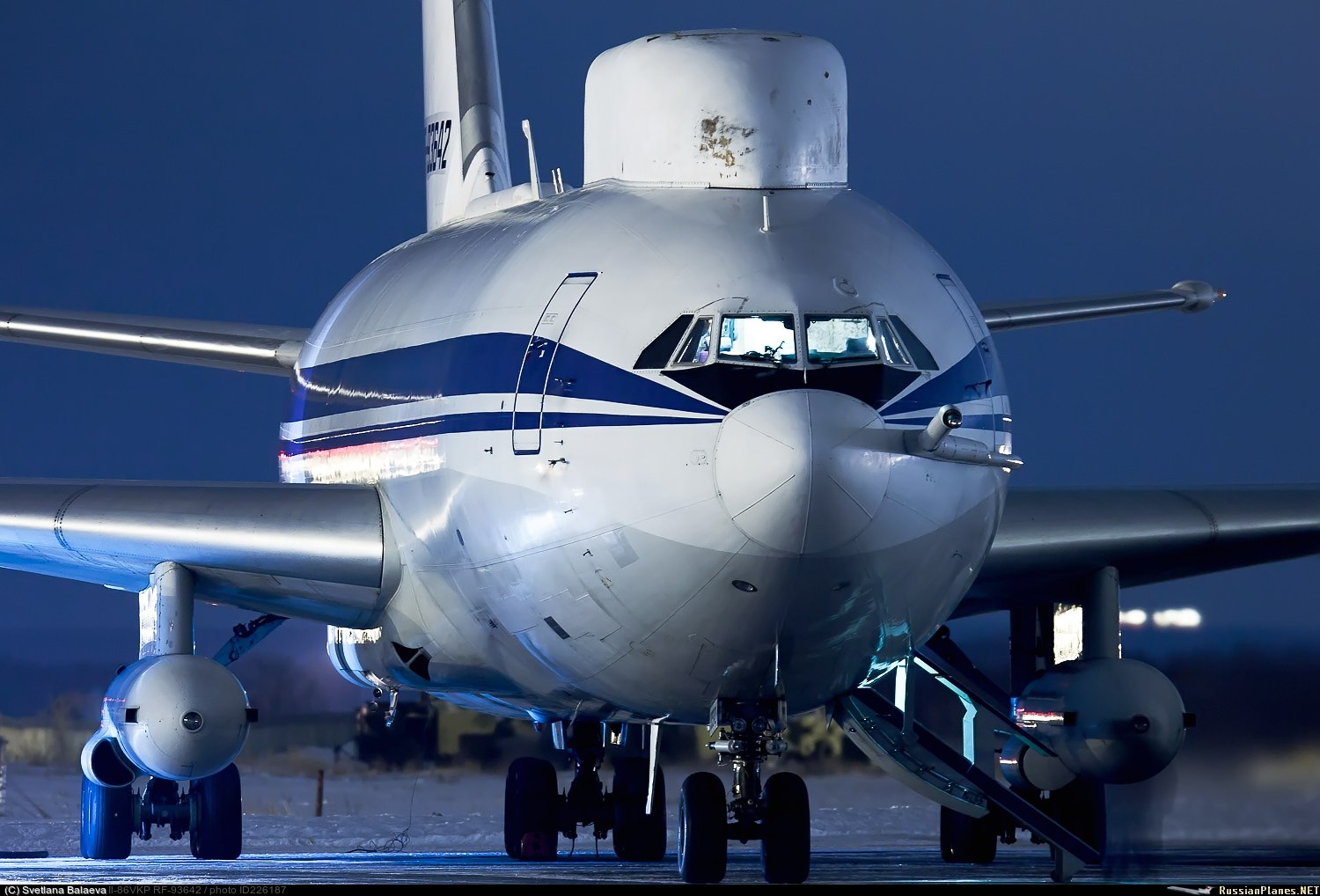

By ma zaujímalo čo za čertovinu má v tých podvesoch tento stroj posledného súdu

[skflanker_]

▲ Iľjušin Il-86VKP / Ильюшин Ил-86ВКП = veliteľské kontrolné stanovište pre vedenie aj nukleárnej vojny
Pod krídlami gondoly priemer 1,3 m a dĺžka 9,5 m kde sú umiestnené elektrické generátory pre napájanie palubnej elektroniky
Vzadu má nástavec pre tankovanie za letu = dokáže natankovať doprovodné ochranné stíhače
Vedľa vzadu výsuvná anténa - kábel (4 km dlhý) pre komunikáciu s ponorkami (hlavne strategické ponorky ktoré nesú balistické rakety "posledného súdu")

Viac foto viď https://russianplanes.net/st/Ilushin/Il-86VKP
Viac info https://topwar.ru/17106-il-86vkp.html / http://militaryrussia.ru/blog/topic-682.html a ďalšie

Boli časy keď jedno lietadlo bolo vždy vo vzduchu - stále jedno hore

[petrp]

Řekl bych že poměrně výkonné generátory. On je vůbec docela slušně vybaven pro dlouhý pobyt v luftě...
.


.


PS: Tak flanker byl rychlejší, díky za potvrzení...

[kenavf]

Viac info https://topwar.ru/17106-il-86vkp.html / http://militaryrussia.ru/blog/topic-682.html a ďalšie

Boli časy keď jedno lietadlo bolo vždy vo vzduchu - stále jedno hore

Na fotke v tvojom odkaze som napočítal 6 kusov ale v texte odkazu a na wiki píšu že sa vyrobili 4 kusy. :???:
https://en.wikipedia.org/wiki/Ilyushin_Il-80

[petrp]

WiKipedii nevěř, není k tomu jediný důvod, dnes už to je pouze další propagandistický nástroj "těch správných"...

[skflanker_]

kenavf - ale veď tam sú 4ks (Il-86VKP):

http://russianplanes.net/id40612

Tie 2ks zadkom k nám sú Iľjušin Il-76VKP (Ильюшин Ил-76ВКП) - nie 86 ale staršia 76

http://russianplanes.net/id206941
Viac foto https://russianplanes.net/st/Ilushin/Il-76VKP/SK/82

[skflanker_]

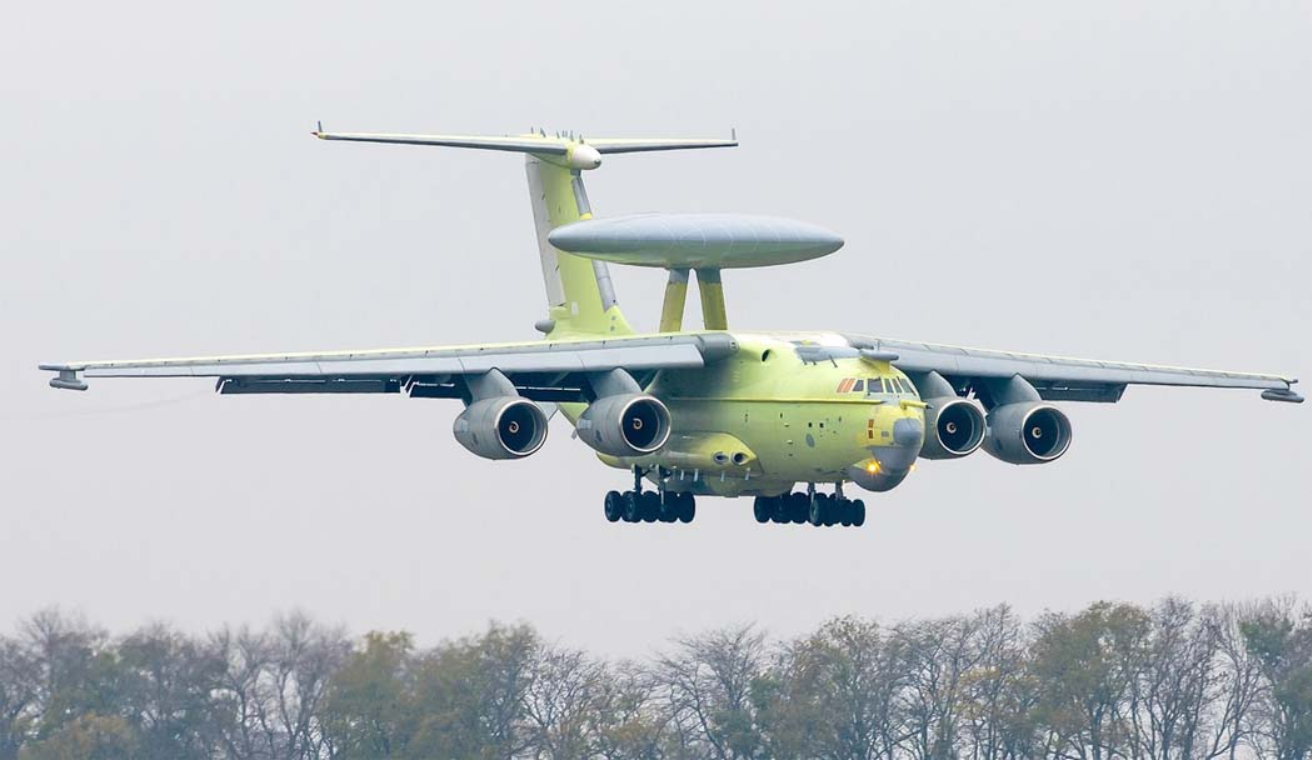

A-100 bude riadiť bezpilotné lietadlá, letecké ciele má vidieť do 1000km

A-100

Na jeseň roku 2017 realizoval svoj prvý let upravený Il-76 s motormi PS90A76 (ПС90А76) upravený na verziu DRLO (ДРЛО) s označením A-100 s novou elektronickou výbavou:
- možnosť riadiť bez pilotné stroje v dosahu
- schopnosť detekovať letiace ciele do vzdialenosti 1000km
- schopnosť detekovať letiace ciele na pozadí terénu do vzdialenosti 500km (verzia A-50 má schopnosť do 350km)
Zdroj https://zen.yandex.ru/media/alternatewe ... 00a9c9df87 z 17.06.2018 + viac foto

[kenavf]

..
- schopnosť detekovať letiace ciele do vzdialenosti 1000km..

Že by videl za horizont?

[skflanker_]

To pochybujem - iba to čo bude vidieť priamo zo svojej letovej hladiny.
Ale nevylučujem datalink z pozemných radarov ktoré tú schopnosť majú.

[kenavf]

[skflanker_]

Áno - z letovej hladiny 1000m je horizont vzdialený cca 113 km
z 2000m horizont cca 160km
z 5000m horizont cca 253km
z 8000m horizont cca 320km
z 10000m horizont cca 358 km

Ale nikde sa neuvádza letová hladina letiaceho cieľa a ani jeho veľkosť.
Tu skôr predpokladám ten datalink ako montáž zahorizontálneho radaru na A-100.

[Juraj]

Nemysli sa tym zvysenie vertikalneho dosahu radaru? Cize sledovanie balistickych cielov?

[kenavf]

Áno - z letovej hladiny 1000m je horizont vzdialený cca 113 km
z 2000m horizont cca 160km
z 5000m horizont cca 253km
z 8000m horizont cca 320km
z 10000m horizont cca 358 km

Ale nikde sa neuvádza letová hladina letiaceho cieľa a ani jeho veľkosť.
Tu skôr predpokladám ten datalink ako montáž zahorizontálneho radaru na A-100.

Pre letovú hladinu cieľa platia tie isté čísla len z opačnej strany.
Takže zjednodušene AWACS h=10000m cieľ h=10000m 358km+358km=716km a o veľkosti RSC sa nemusíme ani baviť.
Asi fakt len na tie balistické rakety.

[Alchymista]

vo vzorčeku je výška v metroch a výsledok je v kilometroch

presnejší vzorec je
d = sqr( h * (2Rz + h))
kde h je výška na povrchom a Rz je polomer Zeme, sqr - druhá odmocnina

Detekcia balistickej rakety "na tisíc kilometrov" z letovej výšky 10km - raketa je detekovaná vo výške okolo 32-35km ako cieľ s unikátnymi vlastnosťami.

[kenavf]

Ono to cca pasuje aj tak. Tá odmocnina z trinásť je tam v rámci "zjednodušenia" celého vzorca (matematik by vraždil, laik žasne)

[puma]

Na tom prototypu to není, ale na modelu jsou nějaké zvláštní náběžné hrany, buď to někdo zmastil a namaloval ty ovály z legrace (podobné značení je na hlavním radaru), co když tam plánují nějakou anténu/y, přeci jen je to cca 50m délky.

[Skeptik]

Tipuji krytky montážních otvorů závěsů slotů, které byly vyznačeny na výkresu, a tak je umělec umělecky ztvárnil
